WPC无线充电最新Qi标准V1.2.4解读
WPC无线充电联盟于2014发布发V1.2大版本的Qi无线充电标准,近几年更新迭代。2018年3月8日WPC在其官网发布了最新Qi标准,版本号为V1.2.4,此协议将在2018年3月8日开始强制执行,这意味着在2018年3月8日之后过认证的无线充电产品将按照Qi v1.2.4标准过认证了。

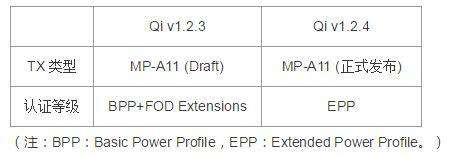

最新Qi标准,协议的主要变化如下:
1. 该TX类型MP-A11在Qi V1.2.4正式纳入Qi标准。

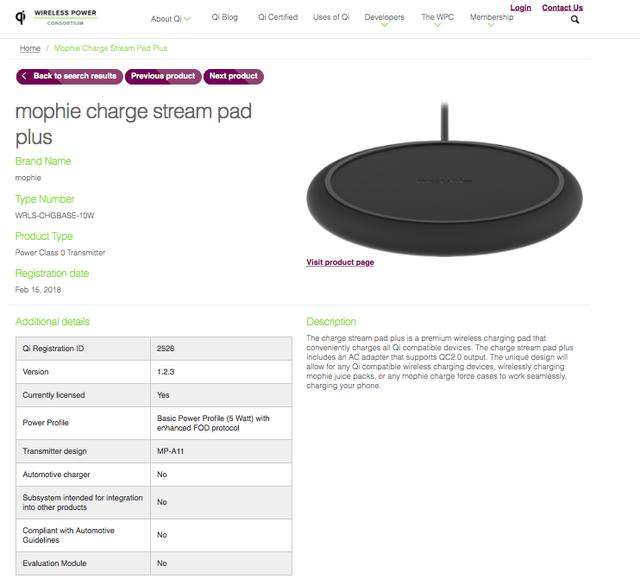

2. 在Qi V1.2.3版本下,该类发射端通过的是BPP+FOD Extensions认证,而在新发布的Qi V1.2.4下,对发射端认证等级进行了简化,会通过EPP(MP-A11)认证。综上所述,新协议强制执行后,苹果7.5W发射端需要通过的Qi认证的类型为EPP(MP-A11)。
市面无线充电发射器方案解读:
目前市场上无线充电发射器主要分为两类:
第一类的为中低端发射器,采用的方案为变频架构和定频调占空比架构。
变频架构的工作原理是通过改变工作频率从而调节发射功率,在某些发射频段会对手机电路造成一定干扰。目前市场上变频架构的发射器一般采用A11或A11a,只能通过BPP认证。例如:卓芯微的ZX8W90B 5W无线充方案属此类范畴。此类发射器功率一般都大于5W小于10W,没有Q值检测电路,在FOD(金属异物检测)性能方面要明显逊色于过了BPP+FOD Extensions和EPP认证方案的发射器。
有些发射端在A11/A11a基础上通过固定工作频率调节占空比的方式来支持苹果的7.5W快充。此架构瞬态响应较差,基于此架构发射器一般也没有Q值检测电路,在FOD检测方面会比较差,也不符合EPP要求,也无法通过EPP认证。定频调占空比架构作为一种中国式创新,该方案胜在高性价比,一定程度上也能让用户用较低的价格享受苹果快充的体验,但无法做到对手机零干扰。更重要的是,它不符合MFi规范,同时也不归属为Qi的标准架构的一种,可能无法满足苹果手机未来提出更严格的快充要求。
第二类是以支持苹果7.5W为代表的发射器,采用定频调压架构。
定频调压是苹果官方指定的标准方案,苹果在MFi大会上提出的7.5W快充采用的就是定频调压的架构。采用MP-A11拓扑,工作频率固定在127KHz左右,占空比恒定为50%,通过调节电压来控制发射功率。能有效的避开干扰手机的频段,让无线充电对手机干扰降到最小。有Q值检测电路,在FOD检测方面会更加灵敏,符合EPP的要求。该方案可以通过BPP+FOD Extensions 和 EPP认证。在WPC Qi v1.2.4执行后,统一归属为EPP认证。
现在和即将发布手机的无线充电功率都大于5W,因此选择的发射器方案要可以通过Qi V1.2.4 EPP认证;同时也要关注充电稳定性、充电效率、FOD、对手机的干扰等方面的性能表现。因此选择苹果指定的定频调压的架构发射器方案是一个很好的选择。
总结:
