带你看一看这款USB PD快充方案ZXW609

近日,国内知名电源IC品牌卓芯微发布了一款高集成度的USB PD快充方案ZXW609,小编有幸第一时间拿到DEMO板进行测试,下面将测试结果分享给大家。

一、外观:

如上图,ZXW609 DEMO板采用AABC+数码管/灯的架构。

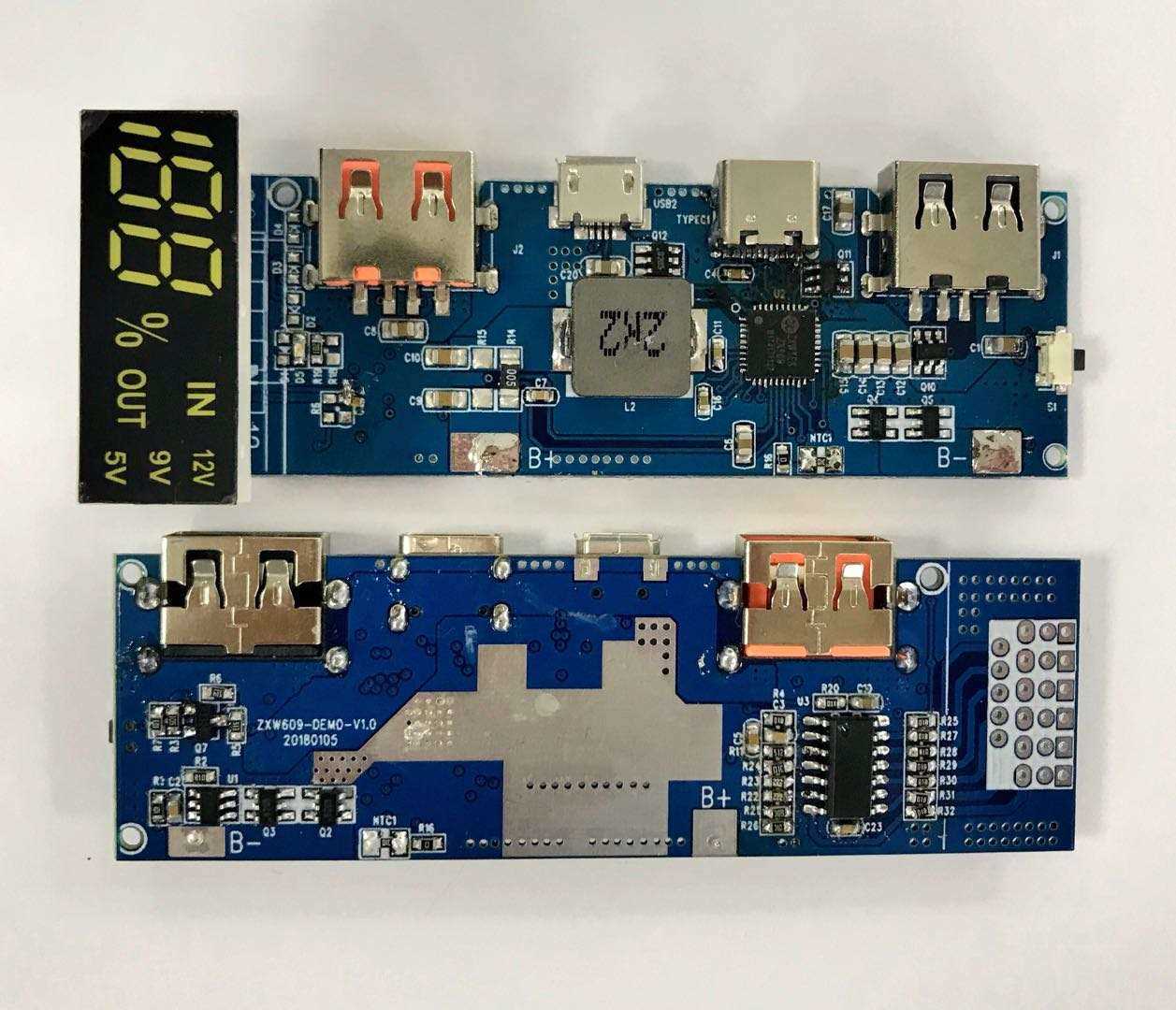

DEMO板左侧是数码管,经测,ZXW609方案可以完美兼容市场上大部分数码管,同时还预留有快充指示灯和电量指示灯。PCB正面主要有一个2R2电感和ZXW609,按键位于PCB板的右侧,可以看到右下方是常用元件DW01+4个8205S(分布在PCB正反两面),和MOS管、阻容元件等。

DEMO板背面比较简洁,PCB右侧为ZXW3119D及外围元件用来控制数码管或则电量显示灯及其他控制电路。PCB左侧零星有几个元件,PCB左下方有NTCPCB的中间有大量露铜散热。

二、功能特点:

三、性能测试:

1.输入

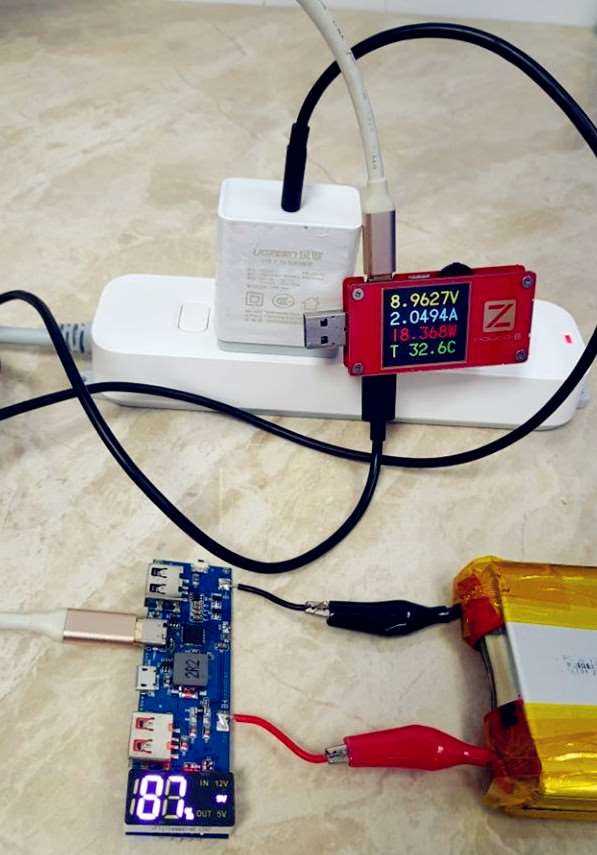

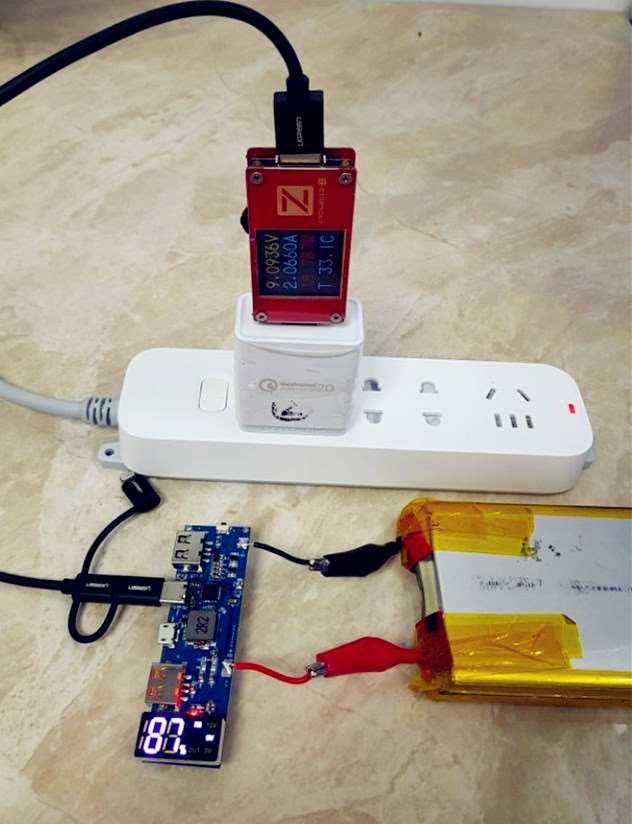

MICRO口充电:USB B口输入9V/2A,完美兼容快充适配器(本次充电测试主要采用绿联QC/PD适配器)。

Type-c口:输入9V/2A,足18W。Type-c口PD输入完美兼容适配器。



2. 输出

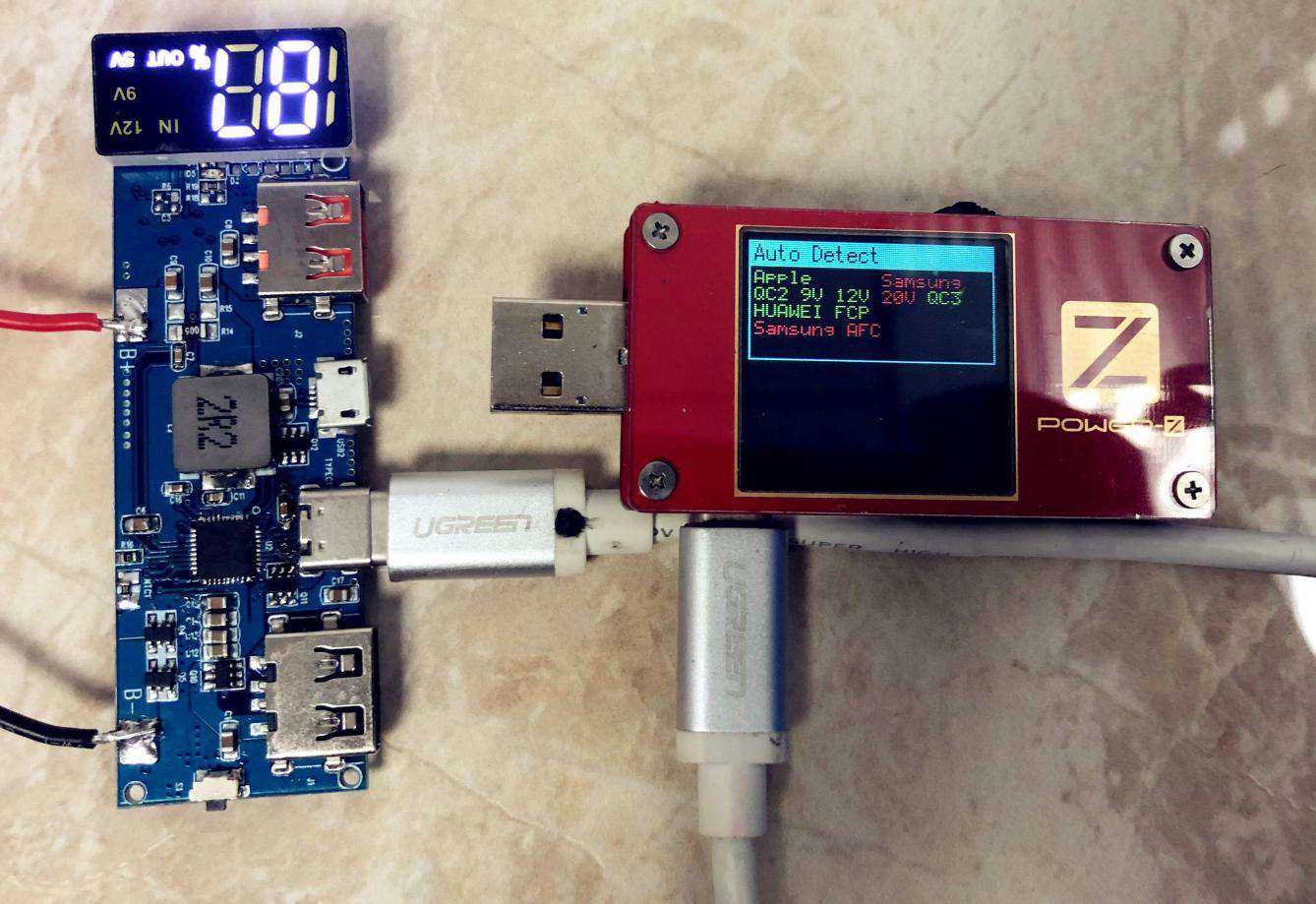

使用专业测试工具POWER-Z KT001对DEMO板进行USB兼容协议测试。由仪表测试可知 USB-A口与Type-c接口均兼容以下协议:Apple 、QC2.0 、QC3.0 、FCP。

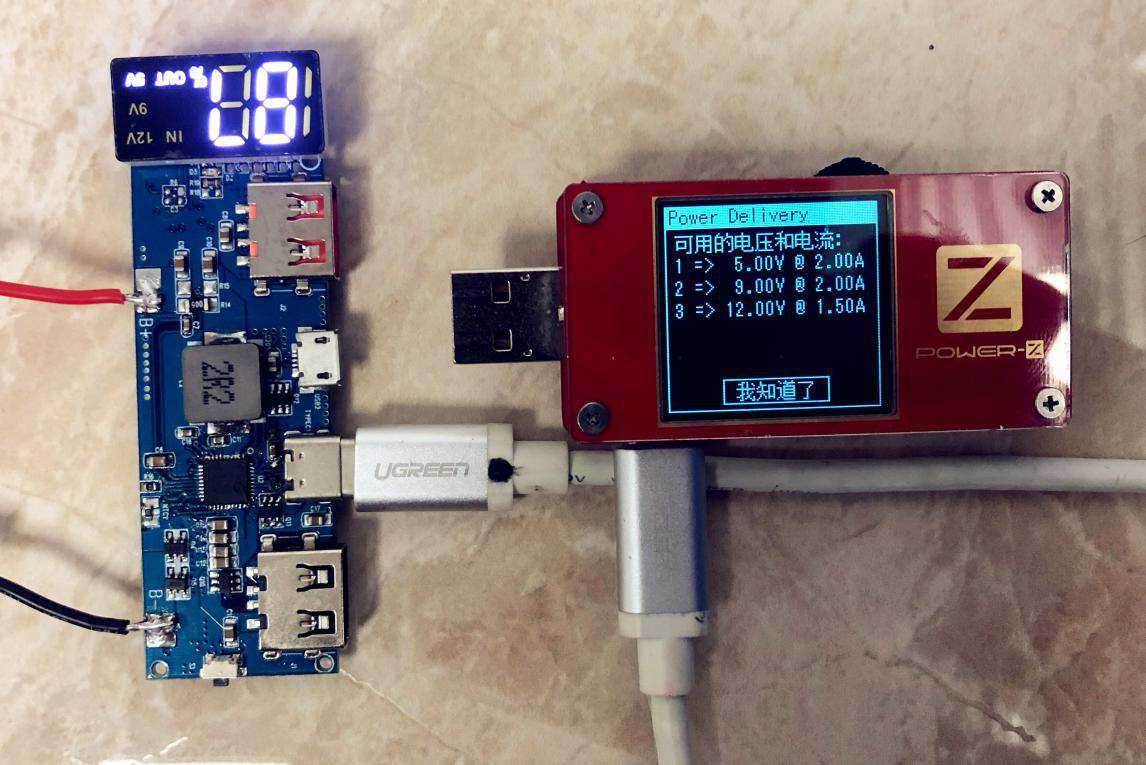

USB C口完美兼容PD协议,有5V、9V、12V三个输出电压档位,最大输出电流为3A,最大输出功率18W。





3.电量显示:



经过老化测试,数码管电量显示十分均衡。

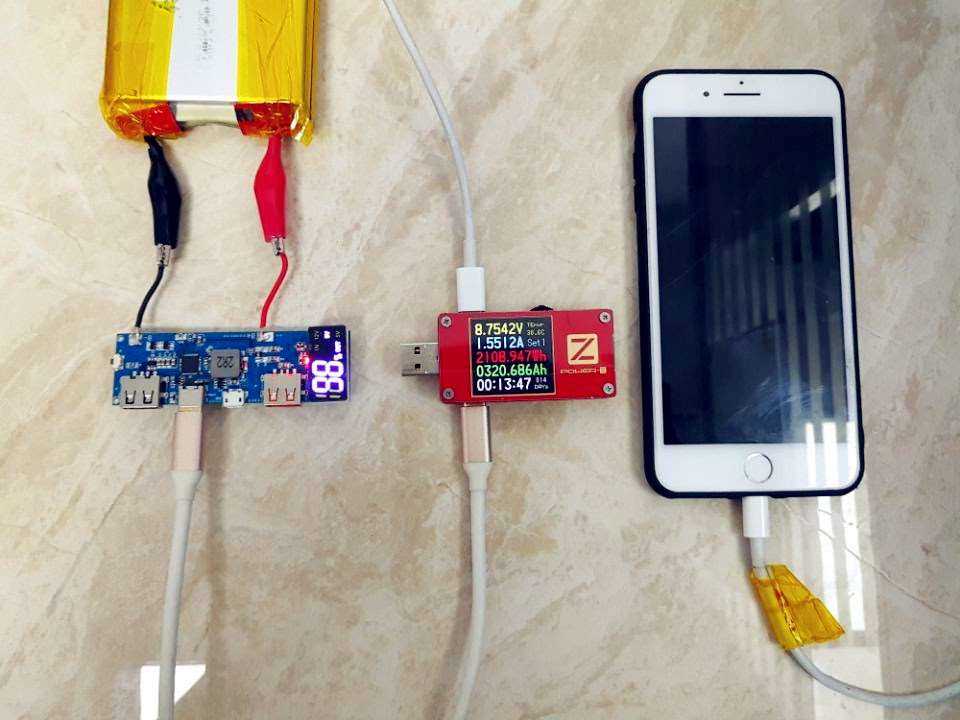

iPhone8 plus(55%电量)ZXW609以8.75V/1.55A对其充电,ZXW609完美兼容Iphone8 plus PD协议。充电功率最高可达17.2W,充电速度与苹果官方USB PD充电器相当。

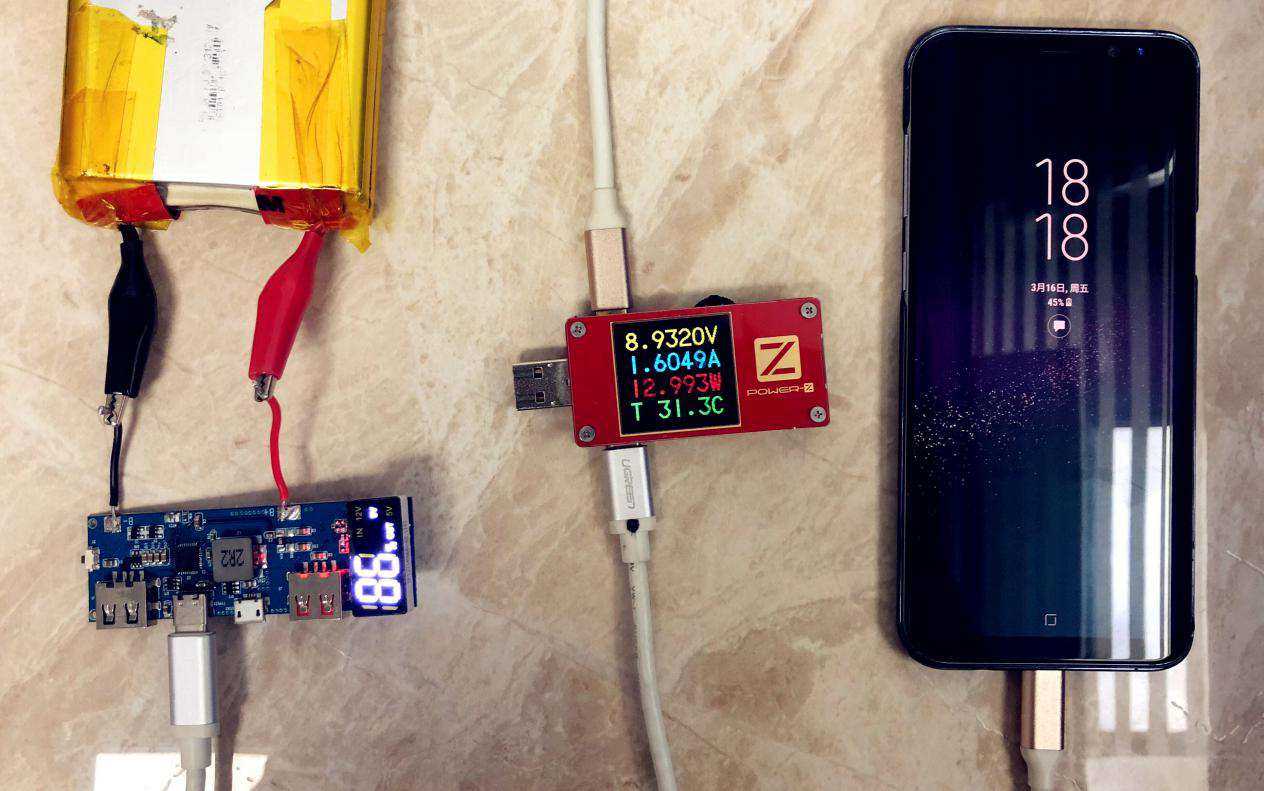

三星S8(手机电量剩余45%),充电参数8.9V/1.6A,充电功率14.24W。

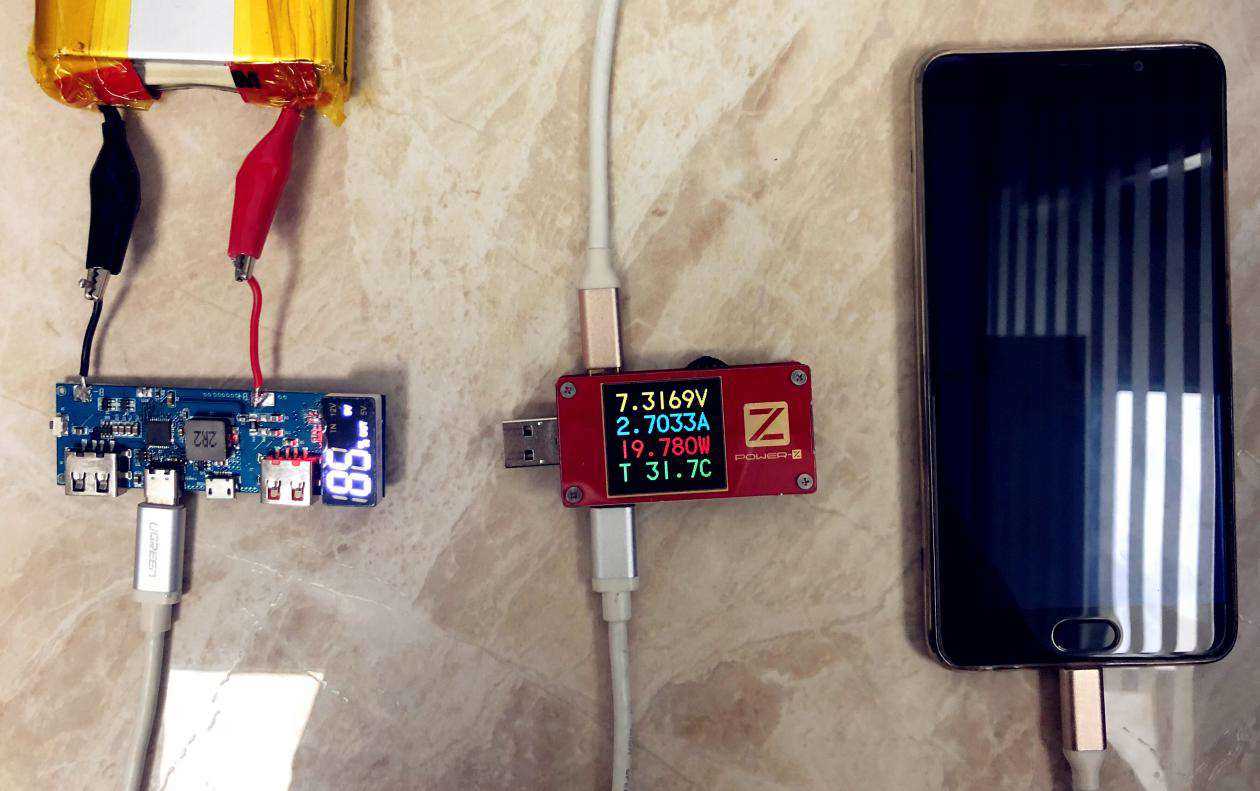

魅族PR0 6 plus(电量剩余30%),充电参数7.3V/2.7A,充电功率高达19.71W。

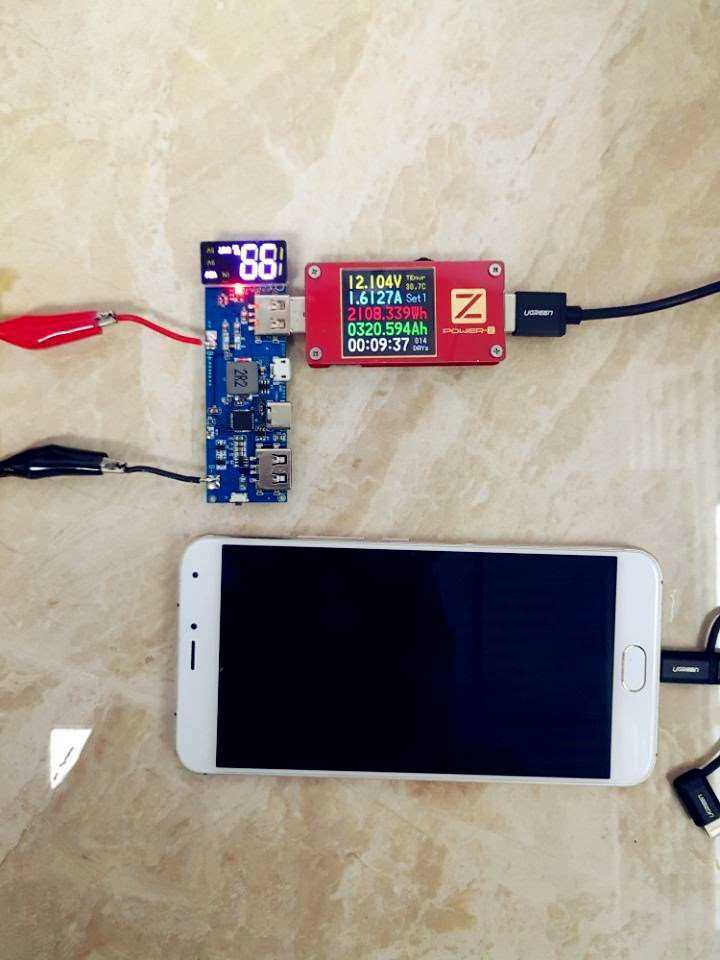

魅族PRO5,充电参数12.1V/1.61A,充电功率19.5W。





四、总结

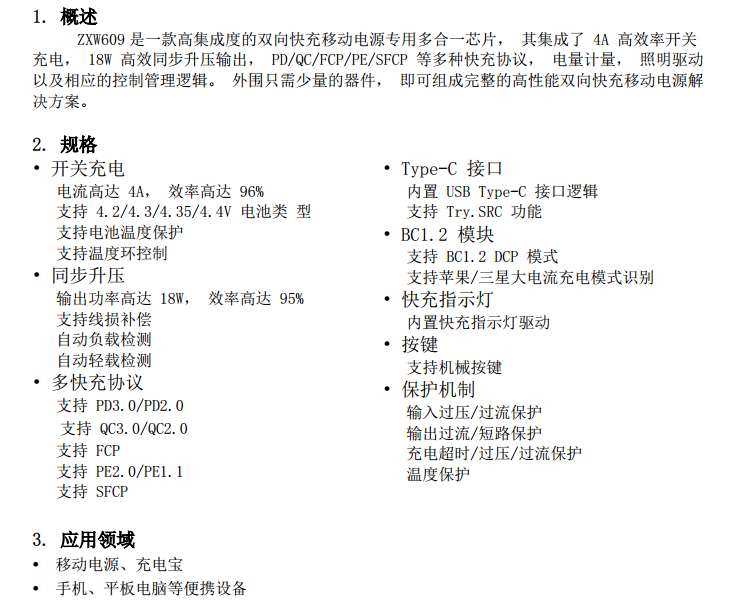

ZXW609 是一款高集成度的双向快充移动电源专用多合一芯片,兼容 PD/QC/FCP/PE/SFCP 等多种快充协议,此方案只需一个电感实现降压与升压功能,即可组成完整的高性能双向快充移动电源解决方案。在应用时仅需极少的外围器件,可以有效减小整体方案的尺寸,降低BOM成本。据悉,ZXW609方案可提供标准方案,同时也可根据客户需求提供搭配数码管和无线充的方案。由此看来ZXW609的上市会有非常不错的市场表现。

更多方案信息,请垂询:0755-28187762!
